- Introducción: condiciones de operación en Bolivia
Los sopladores industriales cumplen una función esencial en sistemas de aireación, tratamiento de aguas, piscicultura, transporte neumático, agitación de fluidos y diferentes procesos manufactureros. Su trabajo consiste en suministrar un caudal continuo de aire o gas dentro de unas condiciones determinadas de presión y temperatura.
Para obtener un funcionamiento eficiente y prolongar la vida útil del equipo, no basta con seleccionar un soplador únicamente por su potencia o diámetro de conexión. También es necesario considerar:
- Caudal requerido.
- Presión o nivel de vacío.
- Altitud del lugar de instalación.
- Temperatura ambiente.
- Características del gas transportado.
- Condiciones eléctricas.
- Pérdidas de carga del sistema.
- Régimen de operación.
- Tecnología del soplador.
Las recomendaciones de esta guía son generales. Los límites definitivos de presión, temperatura, vibración, corriente, mantenimiento y separación física deben confirmarse en el manual del fabricante y en la ficha técnica del modelo instalado.
También es importante identificar la tecnología utilizada, debido a que los criterios de selección y mantenimiento pueden variar entre sopladores regenerativos o de canal lateral, sopladores de lóbulos tipo Roots, equipos centrífugos y sopladores de tornillo.
- Influencia de la altitud en el funcionamiento
La altitud es uno de los factores más importantes en las instalaciones realizadas en Bolivia. Ciudades como Cochabamba, La Paz, Oruro y Potosí se encuentran a elevaciones considerablemente superiores al nivel del mar.
A medida que aumenta la altitud, disminuyen la presión atmosférica y la densidad del aire. Esto puede afectar el desempeño del soplador y del motor eléctrico de diferentes maneras:
- Disminución del flujo másico de aire transportado.
- Menor capacidad de refrigeración del motor.
- Incremento de la temperatura de funcionamiento.
- Modificación del punto real de operación.
- Reducción de la capacidad disponible del motor.
- Variación de la potencia necesaria para alcanzar el caudal y la presión requeridos.
Por esta razón, el caudal volumétrico no debe analizarse de forma aislada. En aplicaciones de oxigenación, combustión o procesos biológicos, es especialmente importante determinar la cantidad real de oxígeno o masa de aire suministrada.
En instalaciones a gran altitud se recomienda solicitar al fabricante o proveedor una corrección de desempeño basada, como mínimo, en:
- Altitud del sitio.
- Presión atmosférica local.
- Temperatura ambiente máxima.
- Humedad.
- Caudal requerido.
- Presión diferencial.
- Tiempo diario de operación.
La solución puede requerir seleccionar un equipo de mayor capacidad, desclasificar la potencia disponible del motor, mejorar la ventilación, revisar el punto de trabajo o utilizar un variador de frecuencia cuando el fabricante lo autorice.
No se debe modificar la frecuencia de alimentación sin realizar previamente un análisis técnico. Un cambio de velocidad puede alterar el caudal, la presión, la potencia absorbida, el ruido y la temperatura del equipo.
Img 1: Efecto de la altitud en la densidad del aire y refrigeración del motor.
- Requisitos para el montaje mecánico
El soplador es una máquina rotativa que trabaja con tolerancias mecánicas definidas. Un montaje incorrecto puede provocar vibraciones, esfuerzos sobre la carcasa, desgaste de los rodamientos y fallas prematuras.
Superficie estable y nivelada
El equipo debe instalarse sobre una base rígida, estable y correctamente nivelada. Puede utilizarse una cimentación de hormigón o una estructura metálica cuya capacidad haya sido calculada considerando:
- Peso del soplador.
- Peso del motor y los accesorios.
- Cargas dinámicas.
- Vibraciones.
- Condiciones de operación.
- Esfuerzos transmitidos por las tuberías.
La tolerancia de nivelación debe verificarse de acuerdo con el manual del fabricante. Si se utilizan soportes antivibratorios, estos deben seleccionarse según el peso, la velocidad de operación y la frecuencia de excitación del sistema.
Los pernos de anclaje deben apretarse de manera uniforme para evitar deformaciones o esfuerzos torsionales sobre la carcasa.
Control de vibraciones
El soplador no debe recibir vibraciones excesivas provenientes de bombas, compresores, motores u otras máquinas cercanas. Estas vibraciones pueden reducir la vida útil de los rodamientos y afectar el funcionamiento del equipo.
Los niveles aceptables deben establecerse considerando:
- Recomendaciones del fabricante.
- Potencia y velocidad del equipo.
- Tipo de montaje.
- Punto de medición.
- Frecuencia de la vibración.
- Normas técnicas aplicables.
Durante la puesta en marcha es recomendable registrar una medición inicial de vibración. Este valor servirá como referencia para detectar cambios posteriores en la condición mecánica.
Espacio y ventilación
La unidad debe ubicarse en un espacio seco, limpio y ventilado. Las entradas y salidas de aire de refrigeración deben permanecer libres de obstrucciones.
El aire caliente expulsado por otros equipos no debe ser aspirado directamente por el soplador o por el ventilador del motor. También se debe dejar espacio suficiente para:
- Retirar filtros.
- Desmontar conexiones.
- Inspeccionar el motor.
- Realizar mediciones.
- Ejecutar tareas de mantenimiento.
- Manipular herramientas con seguridad.
Las distancias mínimas respecto de paredes y otros equipos deben definirse según el manual del fabricante. Cuando no exista una indicación específica, el diseño debe garantizar una circulación libre de aire y un acceso seguro alrededor de la unidad.
Tuberías sin esfuerzos externos
Las tuberías no deben descargar su peso ni transmitir esfuerzos de alineación sobre las conexiones del soplador.
Se deben utilizar soportes independientes, juntas flexibles o elementos de compensación cuando el diseño lo requiera. Antes de apretar definitivamente las conexiones, es necesario comprobar que las bridas o uniones se encuentren alineadas sin necesidad de forzarlas.
Los materiales de la tubería deben seleccionarse considerando:
- Presión máxima.
- Temperatura de descarga.
- Compatibilidad química.
- Vibración.
- Dilatación térmica.
- Condiciones ambientales.
En la descarga, la temperatura del aire puede aumentar debido al proceso de compresión. Por ello, no debe instalarse tubería plástica sin verificar previamente su capacidad térmica y mecánica. Cuando la temperatura esperada supere los límites del material, debe utilizarse tubería metálica o una solución certificada para esas condiciones.
Las superficies calientes accesibles deben aislarse o protegerse para evitar quemaduras.
Img 2: Montaje mecánico con soportes independientes y juntas flexibles.(Img de referencia)
- Instalación eléctrica y seguridad
La conexión eléctrica debe ser realizada exclusivamente por personal calificado, de acuerdo con la normativa vigente, las instrucciones del fabricante y las condiciones de la instalación.
Desenergización antes de intervenir
Antes de abrir la caja de bornes o realizar cualquier trabajo mecánico o eléctrico, se debe aplicar un procedimiento de bloqueo y etiquetado:
- Detener el equipo.
- Desconectar todas las fuentes de energía.
- Bloquear los dispositivos de desconexión.
- Colocar una identificación visible.
- Verificar la ausencia de tensión.
- Esperar la detención completa de las partes giratorias.
- Confirmar que no exista presión o vacío residual en el sistema.
El aviso de seguridad puede indicar:
PELIGRO: equipo en mantenimiento. No energizar ni poner en funcionamiento.
Protecciones del motor
El sistema eléctrico debe contar con protecciones correctamente dimensionadas contra:
- Cortocircuito.
- Sobrecarga.
- Pérdida de fase.
- Desequilibrio de tensión.
- Sobretemperatura.
- Fallas a tierra, cuando corresponda.
El relé térmico o protector electrónico debe configurarse según la corriente nominal indicada en la placa del motor y las recomendaciones del fabricante.
Si el motor dispone de sensores térmicos, estos deben conectarse al circuito de protección y control. No deben utilizarse únicamente como elementos de señalización si fueron diseñados para detener el equipo ante una condición peligrosa.
La tensión, frecuencia, número de fases y tipo de conexión deben coincidir con la placa de características. Las desviaciones permitidas deben verificarse en la documentación del motor y en la normativa aplicable.
Verificación de corriente
Durante la puesta en marcha se debe medir la corriente de cada fase con el equipo funcionando bajo carga.
La corriente no debe superar el valor admisible indicado en la placa del motor. Además, debe comprobarse el equilibrio entre fases, la tensión de alimentación y la estabilidad de la carga.
No es técnicamente recomendable establecer un margen fijo en amperios para todos los equipos. El criterio correcto debe basarse en:
- Corriente nominal.
- Factor de servicio.
- Potencia del motor.
- Tensión real.
- Condiciones de carga.
- Temperatura ambiente.
- Altitud.
- Recomendaciones del fabricante.
Una corriente elevada puede estar relacionada con exceso de presión diferencial, obstrucciones, baja tensión, problemas mecánicos, conexión incorrecta o selección inadecuada del punto de operación.
Variadores de frecuencia
Cuando se utilice un variador de frecuencia, se deben configurar correctamente:
- Frecuencia mínima y máxima.
- Rampas de aceleración y desaceleración.
- Corriente nominal del motor.
- Protección térmica.
- Límites de velocidad.
- Frecuencia de conmutación.
- Sentido de rotación.
No todos los sopladores pueden operar en cualquier rango de velocidad. Una frecuencia demasiado baja puede reducir la refrigeración del motor, mientras que una frecuencia excesiva puede provocar sobrecarga, vibraciones o temperaturas peligrosas.

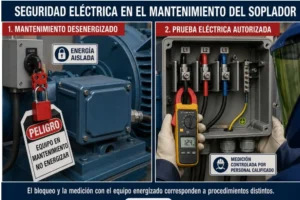

mg 3: Bloqueo LOTO y medición de corriente con carga. (Img de referencia)
- Riesgos por temperatura y ruido
Durante la operación, algunas superficies del soplador, del motor y de la tubería de descarga pueden alcanzar temperaturas capaces de producir quemaduras.
Las áreas calientes deben:
- Identificarse mediante señalización.
- Protegerse contra contactos accidentales.
- Mantenerse libres de materiales inflamables.
- Inspeccionarse mediante mediciones periódicas de temperatura.
El personal debe utilizar el equipo de protección personal requerido, incluyendo guantes, calzado de seguridad, casco y protección ocular.
Cuando el nivel de ruido alcance o supere los límites establecidos por la normativa de seguridad ocupacional, se deben implementar controles de ingeniería, señalización y protección auditiva.
La reducción del ruido puede incluir:
- Silenciadores de admisión y descarga.
- Cabinas acústicas.
- Bases antivibratorias.
- Aislamiento de tuberías.
- Mantenimiento de filtros y rodamientos.
- Puesta en marcha controlada
Antes de operar el soplador de manera permanente, se debe ejecutar una inspección completa del sistema.
Revisión previa
Se debe comprobar:
- Fijación del equipo.
- Nivelación de la base.
- Alineación de tuberías.
- Estado de filtros y silenciadores.
- Conexiones eléctricas.
- Puesta a tierra.
- Configuración de protecciones.
- Apertura de válvulas.
- Ausencia de objetos extraños.
- Disponibilidad de ventilación.
- Instalación de los dispositivos de alivio.
Sentido de rotación
Debe realizarse una prueba breve para verificar que el motor gira en el sentido indicado por el fabricante.
La comprobación debe efectuarse mediante observación directa de la flecha de giro, del eje o del comportamiento del flujo, siguiendo un procedimiento seguro. No se deben introducir objetos ni acercar las manos, prendas o herramientas a las partes móviles.
En motores trifásicos, si el sentido de giro es incorrecto, un electricista calificado debe corregir la secuencia de fases con el equipo completamente desenergizado.
Válvulas y obstrucciones
El soplador no debe operar con la descarga completamente bloqueada ni fuera de los límites de presión establecidos para el modelo.
Una obstrucción puede provocar:
- Incremento de presión.
- Elevación de temperatura.
- Aumento de corriente.
- Activación de las protecciones.
- Deformación de componentes.
- Reducción de la vida útil.
El sistema debe contar con un dispositivo de alivio correctamente seleccionado. En aplicaciones de presión, la protección suele instalarse en la descarga. En aplicaciones de vacío, debe utilizarse una protección adecuada en la succión o en el punto definido por el diseño.
La válvula de alivio no reemplaza una correcta selección del soplador ni debe utilizarse como método permanente de regulación.
Filtro de admisión
El aire aspirado debe pasar por un filtro adecuado. La entrada de polvo, partículas o cuerpos extraños puede ocasionar:
- Erosión interna.
- Desbalance.
- Reducción del caudal.
- Aumento de temperatura.
- Bloqueo del rotor.
- Daños en el motor.
El filtro debe dimensionarse para el caudal requerido, procurando una baja pérdida de carga. Un filtro demasiado pequeño o saturado puede desplazar el punto de operación y aumentar el consumo energético.
Registro de parámetros iniciales
Durante la puesta en marcha se recomienda registrar:
- Tensión entre fases.
- Corriente por fase.
- Frecuencia.
- Presión de succión.
- Presión de descarga.
- Caudal.
- Temperatura ambiente.
- Temperatura de descarga.
- Temperatura del motor.
- Vibración.
- Nivel de ruido.
- Horas de operación.
Estos valores constituyen la línea base para el mantenimiento predictivo.
- Plan de mantenimiento preventivo
El mantenimiento debe establecerse según las horas de operación, el ambiente, la carga y las recomendaciones específicas del fabricante.
Inspección de filtros
Los filtros de admisión deben revisarse periódicamente. La frecuencia dependerá de la concentración de polvo, humedad y contaminantes presentes en el ambiente.
Se recomienda inspeccionar:
- Estado del elemento filtrante.
- Acumulación de suciedad.
- Daños o deformaciones.
- Sellado de la carcasa.
- Pérdida de presión.
La limpieza debe realizarse únicamente si el fabricante lo permite. Algunos elementos filtrantes son desechables y no deben limpiarse con aire comprimido.
La sustitución debe basarse preferiblemente en la condición del filtro, el diferencial de presión y el intervalo establecido por el fabricante, en lugar de utilizar un periodo universal.
Hermeticidad del sistema
Se deben inspeccionar periódicamente:
- Mangueras.
- Bridas.
- Empaques.
- Juntas flexibles.
- Válvulas.
- Instrumentos.
- Conexiones roscadas.
Las fugas reducen la eficiencia y obligan al soplador a trabajar durante más tiempo o fuera de su punto previsto.
Limpieza y ventilación
Las rejillas, aletas y conductos de refrigeración deben mantenerse limpios. La acumulación de polvo actúa como aislante térmico y puede elevar la temperatura del motor.
No se debe utilizar agua o solventes sin confirmar previamente su compatibilidad con los componentes eléctricos y los materiales del equipo.
Img 4: Puntos críticos de inspección y mantenimiento preventivo. (Img de referencia)
- Rodamientos y sellos
Los rodamientos mantienen la posición del rotor y permiten su movimiento con baja fricción. Los sellos reducen las fugas y evitan el ingreso de contaminantes en determinadas zonas del equipo.
Los intervalos de inspección, lubricación o sustitución dependen de:
- Tecnología del soplador.
- Tipo de rodamiento.
- Velocidad.
- Temperatura.
- Carga.
- Sistema de lubricación.
- Ambiente.
- Horas de operación.
- Historial de vibraciones.
No debe aplicarse un intervalo universal de sustitución de entre 5.000 y 10.000 horas a todos los sopladores. Ese rango solo debe utilizarse cuando esté expresamente indicado para el modelo correspondiente.
La condición de los rodamientos puede evaluarse mediante:
- Análisis de vibraciones.
- Medición de temperatura.
- Ultrasonido.
- Análisis de lubricante.
- Inspección de ruido.
- Tendencia de consumo eléctrico.
Entre las señales de deterioro se encuentran el aumento progresivo de vibración, ruidos anormales, incremento de temperatura, juego en el eje y variaciones inexplicables de corriente.
El desmontaje interno debe ser realizado por personal capacitado. Algunos sopladores requieren herramientas especiales, procedimientos de ajuste y verificaciones dimensionales para conservar las holguras entre el rotor y la carcasa.
Cuando existan daños internos, debe realizarse una evaluación técnica y económica para determinar si corresponde reparar, reconstruir o sustituir la unidad.
- Almacenamiento prolongado
Si el soplador permanecerá fuera de servicio durante un periodo prolongado, debe almacenarse:
- En un lugar seco y limpio.
- Protegido de polvo, humedad y agentes corrosivos.
- Sin exposición a vibraciones externas.
- Con las conexiones cubiertas.
- Sobre una superficie estable.
- Dentro del rango de temperatura recomendado.
El eje o rotor debe girarse manualmente en el intervalo definido por el fabricante para evitar marcas de almacenamiento en los rodamientos. Todo movimiento debe realizarse con el equipo desenergizado y sin presión residual.
Antes de poner en marcha una unidad almacenada durante mucho tiempo, se recomienda revisar:
- Estado de los sellos.
- Condición de los rodamientos.
- Lubricación.
- Resistencia de aislamiento del motor.
- Integridad de cables y terminales.
- Corrosión interna y externa.
- Giro libre del rotor.
- Estado de filtros y accesorios.
Si el equipo estuvo expuesto a humedad, aire salino, polvo o temperaturas extremas, debe ser inspeccionado por personal especializado antes de energizarlo.
- Conclusiones
La instalación de un soplador industrial en Bolivia exige prestar especial atención a la altitud, la temperatura ambiente, la ventilación del motor y el punto real de operación.
Una selección basada solamente en el caudal puede resultar insuficiente. También deben analizarse la presión diferencial, la densidad del aire, el flujo másico, la temperatura de descarga, la potencia absorbida y las pérdidas de carga del sistema.
Para alcanzar una operación segura y eficiente se recomienda:
- Seleccionar el equipo con datos reales del sitio.
- Aplicar las correcciones correspondientes por altitud.
- Instalar tuberías sin esfuerzos mecánicos.
- Garantizar una adecuada ventilación.
- Incorporar filtros y dispositivos de alivio.
- Verificar tensión, corriente, presión y temperatura.
- Registrar una línea base durante la puesta en marcha.
- Mantener filtros, rodamientos y conexiones según su condición.
- Respetar siempre los límites del fabricante.
Un programa de mantenimiento basado en horas de servicio, temperatura, vibración, presión diferencial y consumo eléctrico permite detectar desviaciones antes de que se conviertan en fallas críticas. La combinación de una correcta selección, una instalación profesional y un seguimiento periódico es la mejor estrategia para prolongar la vida útil del soplador y conservar la eficiencia del proceso.
