La correcta selección de un soplador industrial no depende únicamente del caudal, la presión o la potencia indicada en un catálogo. Uno de los parámetros eléctricos que más influye en su comportamiento es la frecuencia de alimentación.
En Bolivia, la red eléctrica opera nominalmente a 50 Hz, mientras que otros mercados, como Colombia y Estados Unidos, utilizan principalmente sistemas de 60 Hz.
Sopladores a 50 Hz: rendimiento, frecuencia y selección técnica
Esta diferencia de frecuencia debe considerarse especialmente al seleccionar sopladores de anillo regenerativo, también conocidos como blowers, ya que la velocidad del motor influye directamente sobre el comportamiento aerodinámico del equipo.
Un blower que entrega determinadas prestaciones a 60 Hz no necesariamente entregará el mismo caudal, presión diferencial, consumo eléctrico o velocidad cuando opere conectado a una red de 50 Hz.
Por esta razón, en aplicaciones industriales en Bolivia es indispensable seleccionar el equipo utilizando las curvas de rendimiento correspondientes específicamente a 50 Hz.
- Relación entre frecuencia eléctrica y velocidad del motor
El corazón de un soplador regenerativo es normalmente un motor eléctrico de inducción conectado directamente al impulsor.
En este tipo de motores, la frecuencia de alimentación está directamente relacionada con la velocidad de rotación.
La velocidad síncrona puede estimarse mediante la siguiente expresión:
Ns = (120 × f) / P
Donde:
- Ns: velocidad síncrona en RPM.
- f: frecuencia eléctrica en Hz.
- P: número de polos del motor.
Por ejemplo, para un motor de 2 polos:
- A 50 Hz, la velocidad síncrona es de aproximadamente 3000 RPM.
- A 60 Hz, la velocidad síncrona es de aproximadamente 3600 RPM.
Sin embargo, estas cifras representan velocidades síncronas teóricas.
Un motor de inducción opera normalmente a una velocidad ligeramente inferior debido al fenómeno conocido como deslizamiento. Por ello, la velocidad real indicada en la placa del motor puede encontrarse, por ejemplo, alrededor de 2850–2950 RPM a 50 Hz o 3400–3550 RPM a 60 Hz, dependiendo del diseño y de la carga.
La diferencia entre 50 y 60 Hz representa aproximadamente una reducción del:
50 / 60 = 0,833
Es decir, aproximadamente un 16,7 % menos de velocidad síncrona cuando se pasa de 60 Hz a 50 Hz.
En un blower regenerativo esta reducción afecta directamente la velocidad del impulsor y, por consecuencia, su desempeño.
- ¿Cómo afecta la frecuencia al caudal del blower?
El caudal entregado por un soplador está estrechamente relacionado con la velocidad de rotación.
Como aproximación inicial pueden utilizarse las leyes de afinidad de las máquinas rotativas:
Q ∝ N
Donde:
- Q: caudal.
- N: velocidad de rotación.
Esto significa que, como primera aproximación, si la velocidad disminuye un 16,7 %, el caudal también puede disminuir en una proporción similar.
Por ejemplo, supongamos que un blower entrega:
100 m³/h a 60 Hz
Una estimación inicial a 50 Hz sería:
100 × (50 / 60) = 83,3 m³/h
Por lo tanto, el mismo equipo podría entregar aproximadamente 83 m³/h a 50 Hz.
Sin embargo, esta relación debe utilizarse únicamente como referencia.
La capacidad real dependerá de:
- El diseño del impulsor.
- La potencia instalada.
- La curva característica del blower.
- La presión diferencial del sistema.
- La corriente del motor.
- La temperatura de operación.
- Los límites mecánicos y térmicos establecidos por el fabricante.
Por esta razón, la selección definitiva nunca debe realizarse únicamente aplicando una regla matemática.
La información válida para ingeniería debe obtenerse de la curva de rendimiento oficial del blower a 50 Hz.
Imagen 1. De referencia: Desplazamiento de las curvas de rendimiento (Caudal vs. Presión) al operar a 50 Hz en comparación con 60 Hz, mostrando la caída del punto de trabajo.
- ¿Qué sucede con la presión a 50 Hz?
Uno de los errores más frecuentes consiste en asumir que la presión máxima disminuye exactamente en la misma proporción que el caudal.
Esto no necesariamente ocurre.
Como aproximación teórica para determinadas máquinas rotativas se considera que:
ΔP ∝ N²
Sin embargo, en un soplador regenerativo real la presión diferencial máxima disponible no depende únicamente de la velocidad.
También está limitada por factores como:
- La potencia del motor.
- La corriente máxima admisible.
- La temperatura del aire.
- La temperatura del bobinado.
- El diseño del impulsor.
- La refrigeración del equipo.
- La presión diferencial máxima especificada por el fabricante.
Por ello, pueden encontrarse modelos en los que la diferencia de presión entre 50 y 60 Hz no sigue exactamente una relación cuadrática e incluso configuraciones donde los límites permitidos dependen de la versión específica del motor.
En consecuencia, no debe asumirse automáticamente un valor de presión a 50 Hz tomando únicamente el dato publicado para 60 Hz.
La presión debe verificarse directamente en la tabla o curva correspondiente a la frecuencia de operación.
- Ejemplo práctico de selección para Bolivia
Supongamos que una planta industrial en Bolivia necesita:
- Caudal requerido: 100 m³/h
- Presión diferencial requerida: 120 mbar
El responsable de mantenimiento encuentra un blower que indica un caudal máximo cercano a 100 m³/h, pero descubre que el valor corresponde a una operación a 60 Hz.
Seleccionarlo únicamente tomando ese dato podría provocar que, al conectarlo a la red boliviana de 50 Hz, el equipo entregue un caudal menor al necesario.
Utilizando solamente una aproximación por relación de velocidades:
100 m³/h × 50/60 ≈ 83,3 m³/h
El equipo podría quedar por debajo del requerimiento de diseño.
Pero todavía falta verificar algo igualmente importante:
¿Puede generar los 120 mbar requeridos a 50 Hz sin exceder su corriente, temperatura o límite de presión diferencial?
Ese dato únicamente puede confirmarse utilizando la curva de operación del fabricante a 50 Hz.
Por esta razón, seleccionar un blower únicamente por el valor máximo de caudal publicado en una ficha comercial puede generar errores de dimensionamiento.
- El punto de operación es más importante que el caudal máximo
En aplicaciones industriales, un blower no trabaja simplemente a su «caudal máximo».
El punto real de funcionamiento se establece por la interacción entre:
Curva del blower + resistencia del sistema
El sistema de tuberías genera una resistencia determinada por factores como:
- Longitud de tubería.
- Diámetro.
- Número de codos.
- Filtros.
- Válvulas.
- Silenciadores.
- Difusores.
- Restricciones.
- Pérdidas por accesorios.
- Profundidad de inmersión en sistemas de aireación.
A medida que aumenta la resistencia del sistema, aumenta la presión que debe desarrollar el blower y normalmente disminuye el caudal disponible.
Por eso, seleccionar un soplador únicamente diciendo:
«Necesito 100 m³/h»
es insuficiente.
La pregunta correcta es:
¿Qué caudal necesito y a qué presión diferencial debe entregarlo el blower?
- Importancia de la presión en sistemas de aireación
Este punto resulta especialmente relevante en aplicaciones como:
- Plantas de tratamiento de aguas residuales.
- Aireación de estanques.
- Acuicultura.
- Biodigestores.
- Reactores biológicos.
- Sistemas de difusión de aire.
Cuando un difusor se instala bajo agua, el blower debe superar primero la presión generada por la columna de líquido.
Como aproximación:
1 metro de columna de agua ≈ 98 mbar
Por lo tanto, un difusor instalado a aproximadamente 3 metros de profundidad puede requerir cerca de:
3 × 98 ≈ 294 mbar
únicamente para vencer la presión hidrostática.
A esto deben añadirse:
- Pérdidas en tubería.
- Pérdidas en válvulas.
- Pérdidas del difusor.
- Pérdidas por filtros.
- Pérdidas por accesorios.
Por ello, una diferencia aparentemente pequeña entre el rendimiento de un blower a 50 y 60 Hz puede determinar si el sistema funciona correctamente o si el aire simplemente no logra vencer la presión requerida.
- Frecuencia, potencia y consumo eléctrico
La frecuencia también influye sobre las condiciones eléctricas y mecánicas del equipo.
En términos teóricos, las leyes de afinidad establecen que la potencia aerodinámica puede relacionarse aproximadamente con:
P ∝ N³
Sin embargo, esta relación no debe utilizarse directamente para determinar el consumo eléctrico real de un blower.
El consumo depende del punto de funcionamiento y de variables como:
- Caudal.
- Presión diferencial.
- Eficiencia del motor.
- Eficiencia del blower.
- Tensión de alimentación.
- Factor de potencia.
- Carga mecánica.
- Configuración del motor.
Por esta razón, la corriente nominal y la potencia deben verificarse siempre en la documentación correspondiente a la frecuencia utilizada.
Si un fabricante proporciona valores diferenciados para 50 y 60 Hz, deben utilizarse los valores correspondientes a 50 Hz para una instalación en Bolivia.
- Importancia de la placa de características
Antes de instalar un blower es fundamental revisar su placa.
Como mínimo se deben verificar los siguientes parámetros:
- Frecuencia: 50 Hz o 50/60 Hz.
- Voltaje nominal.
- Corriente nominal.
- Potencia del motor.
- Velocidad nominal en RPM.
- Número de fases.
- Tipo de conexión.
- Clase de aislamiento.
- Grado de protección IP.
No debe asumirse que un motor puede trabajar indistintamente a 50 y 60 Hz únicamente porque físicamente puede conectarse a la instalación.
La placa debe indicar expresamente las condiciones eléctricas permitidas.

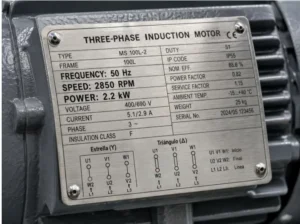

Imagen 2. de referencia: Placa de identificación técnica para un motor de 50 Hz con diagrama de bornero para conexiones Estrella y Triángulo.
- Voltaje, frecuencia y conexión estrella-triángulo
La frecuencia no es el único parámetro eléctrico que debe verificarse.
También es indispensable revisar el voltaje disponible en la instalación.
Dependiendo de la placa del motor pueden existir configuraciones como:
- 220/380 V
- 230/400 V
- 380/660 V
- 400/690 V
La conexión en estrella o triángulo dependerá de la tensión nominal de cada bobinado y de la red disponible.
Una configuración incorrecta puede generar:
- Sobreintensidad.
- Bajo torque.
- Sobrecalentamiento.
- Actuación de protecciones.
- Daños en los devanados.
- Reducción de la vida útil del motor.
Por lo tanto, frecuencia, voltaje y configuración del motor deben revisarse como un conjunto antes de energizar el blower.
- Protecciones eléctricas
El breaker o guardamotor no debe configurarse tomando como referencia un amperaje correspondiente a otra condición de operación.
La protección debe ajustarse considerando la corriente nominal indicada por el fabricante para la tensión y frecuencia utilizadas.
También es recomendable considerar:
- Protección contra sobrecarga.
- Protección contra cortocircuito.
- Pérdida de fase.
- Desbalance de tensión.
- Relé térmico.
- Correcta puesta a tierra.
Un blower sometido continuamente a una presión diferencial excesiva puede incrementar su corriente y temperatura, por lo que las protecciones eléctricas constituyen una parte fundamental de la seguridad del sistema.
- ¿Se puede utilizar un variador de frecuencia?
Sí.
Un variador de frecuencia o VFD permite modificar la frecuencia eléctrica suministrada al motor y, por lo tanto, controlar la velocidad del blower.
Esta solución puede ser útil cuando el proceso requiere:
- Regular caudal.
- Reducir consumo energético.
- Adaptarse a variaciones de demanda.
- Realizar arranques progresivos.
- Controlar automáticamente la aireación.
- Mantener determinadas variables de proceso.
Sin embargo, instalar un VFD no significa que el blower pueda funcionar a cualquier frecuencia.
- ¿Puede un VFD convertir una instalación de 50 Hz en 60 Hz?
Técnicamente, muchos variadores pueden entregar una frecuencia de salida superior a 50 Hz.
Por ejemplo:
Red de entrada: 50 Hz
Salida del VFD: 60 Hz
Pero esto no significa automáticamente que el motor y el blower puedan trabajar de manera segura a 60 Hz.
Antes de hacerlo deben verificarse:
- Frecuencia máxima permitida por el motor.
- Velocidad máxima del impulsor.
- Potencia disponible.
- Corriente máxima.
- Voltaje nominal.
- Rodamientos.
- Temperatura.
- Balance dinámico.
- Límites mecánicos del blower.
- Recomendaciones del fabricante.
Uno de los factores más importantes es la relación entre voltaje y frecuencia.
- Relación V/Hz y debilitamiento de campo
Los motores de inducción utilizan una relación entre tensión y frecuencia conocida como V/Hz.
Mientras el variador puede aumentar proporcionalmente ambas variables, el motor puede mantener aproximadamente el flujo magnético previsto.
Sin embargo, llega un punto en el que el VFD alcanza la tensión máxima disponible.
Si la frecuencia continúa aumentando pero la tensión ya no puede aumentar proporcionalmente, la relación V/Hz disminuye.
Esta zona se conoce como debilitamiento de campo.
En ella, el motor puede presentar una reducción de su capacidad para producir torque.
Por ello, llevar un blower diseñado para trabajar nominalmente a 50 Hz hasta 60 Hz requiere revisar previamente que:
motor + blower + VFD
sean compatibles con esa condición.
Nunca debe aumentarse la frecuencia únicamente para intentar obtener el caudal indicado en una tabla de 60 Hz sin verificar los límites del conjunto.
- También existen límites mínimos de frecuencia
Reducir la frecuencia mediante un VFD tampoco puede hacerse de forma ilimitada.
Cuando el motor funciona a velocidades muy bajas:
- El impulsor mueve menos aire.
- Disminuye el caudal.
- Cambia la capacidad de presión.
- Puede reducirse la ventilación del motor.
- Puede modificarse la estabilidad térmica del conjunto.
En motores autoventilados, el ventilador de refrigeración normalmente está conectado al mismo eje.
Por lo tanto:
Menor velocidad = menor velocidad del ventilador
y potencialmente menor capacidad de refrigeración.
Esto no significa que operar por debajo de 50 Hz provoque automáticamente un sobrecalentamiento, ya que la carga también puede reducirse.
La condición correcta debe evaluarse considerando simultáneamente corriente, presión, temperatura y velocidad.
- Temperatura de operación del blower
Los sopladores regenerativos pueden alcanzar temperaturas elevadas durante su funcionamiento, especialmente cuando trabajan cerca de su máxima presión diferencial.
La temperatura aumenta debido a la compresión del aire y a las pérdidas internas del proceso.
Una restricción excesiva en la descarga puede provocar:
- Mayor presión diferencial.
- Mayor temperatura del aire.
- Mayor temperatura de carcasa.
- Incremento de la carga del motor.
- Activación de protecciones.
- Reducción de la vida útil.
Por ello, la temperatura debe monitorearse especialmente durante la puesta en marcha.
- Cuidado con las tuberías de descarga
El aire descargado por un blower puede alcanzar temperaturas considerablemente superiores a la temperatura ambiente.
Por esta razón, dependiendo del modelo y de la aplicación, puede ser recomendable utilizar materiales resistentes a temperatura en la sección cercana a la descarga.
Una tubería plástica instalada inmediatamente después del blower puede deformarse si la temperatura supera su rango permitido.
La selección del material debe considerar:
- Temperatura máxima del aire.
- Presión.
- Compatibilidad química.
- Temperatura ambiente.
- Recomendaciones del fabricante.
- No debe restringirse excesivamente la entrada o salida
Otro error frecuente es utilizar válvulas como método principal para controlar el caudal sin considerar las consecuencias sobre el blower.
Una restricción excesiva puede cambiar significativamente el punto de operación.
Por eso, antes de cerrar una válvula o restringir el sistema debe verificarse que el equipo permanezca dentro de su rango permitido de:
- Presión diferencial.
- Corriente.
- Temperatura.
En procesos donde el caudal debe variar constantemente, un VFD correctamente configurado puede ser una solución más eficiente que operar continuamente contra restricciones elevadas.
- Recomendaciones para seleccionar un blower en Bolivia
Debido a que la red eléctrica boliviana opera a 50 Hz, antes de adquirir un soplador industrial deberían verificarse al menos los siguientes aspectos:
- Utilizar curvas de rendimiento a 50 Hz
Nunca debe asumirse que los valores máximos publicados en un catálogo corresponden a ambas frecuencias.
Buscar específicamente:
50 Hz
en la tabla de rendimiento.
- Definir caudal y presión simultáneamente
No seleccionar únicamente por:
m³/h
También debe conocerse:
mbar, kPa o presión diferencial requerida.
El punto de selección debe cumplir ambos parámetros simultáneamente.
- Calcular las pérdidas del sistema
Deben considerarse:
- Tuberías.
- Longitudes.
- Codos.
- Válvulas.
- Filtros.
- Difusores.
- Equipos conectados.
- Profundidad de operación.
- Verificar la placa del motor
Confirmar que incluya condiciones válidas para:
50 Hz
y revisar voltaje, corriente, potencia y velocidad.
- Confirmar la tensión disponible
La instalación debe ser compatible con la configuración eléctrica indicada en la placa.
- Revisar la presión diferencial máxima
Nunca operar permanentemente por encima del límite definido por el fabricante.
- Verificar la corriente durante la puesta en marcha
Una medición de corriente permite detectar rápidamente condiciones anormales de carga.
- Monitorear temperatura
Durante las primeras horas de funcionamiento deben verificarse:
- Temperatura de carcasa.
- Temperatura de descarga.
- Corriente.
- Vibración.
- Ruido.
- Utilizar correctamente el VFD
Si se instala un variador, configurar:
- Frecuencia mínima.
- Frecuencia máxima.
- Corriente nominal.
- Rampas de aceleración y desaceleración.
- Voltaje.
- Parámetros del motor.
- Límites definidos por el fabricante.
- Mantener correctamente el equipo
Aunque los blowers regenerativos suelen requerir relativamente poco mantenimiento, deben revisarse periódicamente:
- Rodamientos.
- Filtros.
- Conexiones.
- Silenciadores.
- Estado del impulsor.
- Vibración.
- Temperatura.
- Corriente del motor.
- ¿Es necesario sobredimensionar un blower para Bolivia?
No necesariamente.
La solución correcta no consiste simplemente en comprar un blower más grande.
La recomendación técnica es:
seleccionar el blower directamente utilizando sus curvas de funcionamiento a 50 Hz.
En algunas aplicaciones esto podría llevar a elegir el siguiente tamaño disponible, pero en otras puede existir un modelo que satisfaga perfectamente el punto requerido sin necesidad de sobredimensionamiento.
Un equipo demasiado grande también puede generar problemas:
- Mayor inversión inicial.
- Mayor consumo energético.
- Operación lejos del punto deseado.
- Mayor necesidad de regulación.
- Incremento innecesario de tamaño y peso.
La meta no debe ser sobredimensionar, sino dimensionar correctamente.
- Ejemplo de una metodología correcta de selección
Supongamos una aplicación de tratamiento de aguas residuales en Bolivia que requiere:
Caudal: 180 m³/h
Presión diferencial total: 220 mbar
El procedimiento correcto sería:
- Calcular las pérdidas reales del sistema.
- Confirmar la profundidad de los difusores.
- Establecer el punto de diseño: 180 m³/h @ 220 mbar.
- Buscar la curva del blower correspondiente a 50 Hz.
- Verificar que el punto se encuentre dentro de la zona de funcionamiento permitida.
- Revisar potencia y corriente requeridas.
- Confirmar compatibilidad con el voltaje disponible.
- Verificar presión diferencial y temperatura máximas.
- Considerar margen de diseño adecuado.
- Validar finalmente la selección con el fabricante o proveedor especializado.
Esta metodología es mucho más confiable que seleccionar simplemente un blower cuya ficha indique «200 m³/h».
Conclusión
La frecuencia eléctrica es un parámetro fundamental en la selección de sopladores industriales.
En Bolivia, donde la red eléctrica opera nominalmente a 50 Hz, no es recomendable utilizar directamente datos de rendimiento correspondientes a 60 Hz.
La reducción de frecuencia modifica la velocidad del motor y puede cambiar variables como:
- Caudal.
- Presión diferencial disponible.
- Potencia.
- Corriente.
- Temperatura.
- Punto de operación.
Como referencia, un motor de dos polos presenta una velocidad síncrona de aproximadamente 3000 RPM a 50 Hz frente a 3600 RPM a 60 Hz, lo que representa una diferencia aproximada del 16,7 %.
Esta diferencia puede tener un impacto importante sobre el comportamiento del blower.
Sin embargo, no todos los parámetros cambian siguiendo una simple regla proporcional.
Por ello, la selección correcta debe realizarse utilizando las curvas específicas de rendimiento a 50 Hz proporcionadas por el fabricante.
En aplicaciones como tratamiento de aguas residuales, acuicultura, transporte neumático, aireación o procesos industriales, una selección incorrecta puede provocar que el equipo no alcance el caudal requerido, no venza la presión del sistema o trabaje fuera de sus límites eléctricos y térmicos.
La recomendación para cualquier proyecto en Bolivia es clara:
No seleccione un blower únicamente por su caudal máximo. Defina el caudal y la presión requeridos, revise la curva a 50 Hz y verifique las condiciones eléctricas reales de la instalación.
Una selección técnicamente correcta garantiza mayor eficiencia, confiabilidad y vida útil del equipo.
